tv aiko modelo fp-2111 defeito tela apagada sem som com som de grilo na fonte.

por toguro Seg 21 Jun 2010, 16:46

Oi pessoal meu nome é bruno sou novo na área de eletrônica, e eu gostaria de saber ,se vocês podem me ajudar com um probleminha que está acontecendo com uma TV que peguei para concertar.
o televisor é da AIKO modelo 2111fp 21 polegada. O problema é o seguinte.
O TV chegou aqui com tela apagada sem som , assim que liga na tomada fica um barulho na fonte de grilo.
Eu medir as linhas de B+ e estavam todas mortas então eu desliguei a linha de 120v que vai para o flyback e as tensões normalizaram com exceção da linha de 10v, que estava oscilando entre 7 e 8v.
Imaginei que o 1º problema estaria no flyback ou na saída horizontal. Testei o transistor de saída e o fly, estavam bons testei o capacitor de largura estava com a capacitância alterada.
Troquei o capacitor mais quando eu ligava a linha de 120v continuava matando as tensões.
Troquei o transistor de saída horizontal e nada
Desliguei os circuito alimentados pelo fly e nada de normalizar
Obs o flyback fica oscilando no ritmo do barulho de grilo da fonte aproximadamente 2 HZ.
Verifiquei o capacitor na linha de 120v e todos componentes ligados nessa linha todos estavam bons
Então eu resolvi deixar de lado por enquanto esse problema da linha de 120v desliguei ela , e partir para o problema da linha de 10v que esta dando entre 7 e 8v.
Nessa linha de 10v testei todos componentes nenhum deles não apresentaram problema testei a corrente consumida que chega a 80 mA acho que isso não representa nenhum consumo excessivo.
O intrigante é que quando eu desligo essa linha de 10v a tensão de 10v aparece.
Já testei todos os componentes da fonte inteira troquei o CI 1QS01 o transistor chaveador FCPF11N60C3, sendo que este não achei o original então coloquei o P7N60FI. Também troquei o TL 431 o diodo zener 3,3v e nada continua a mesma coisa.
Não sei mais o que fazer, pois até o flyback eu resolvi trocar no final. Peço ajuda aos caros colegas técnicos para resolver meu problema.

uma conta · por **Valdeni Oliveira** Seg 21 Jun 2010, 16:58

Acho que sua defletora possa estar em curto! hehe.

O transistor de saida h, aquece?

uma conta · por **Valdeni Oliveira** Seg 21 Jun 2010, 16:59

Esquece a fonte dos 10v, pois quando o tv funcionar, a fonte de 10v vai pro lugar.

por toguro Seg 21 Jun 2010, 19:36

Amigo valdeni a defletora não pode ser, porque eu medi a resistência delas e também liguei a placa sem ela está ligada no tubo de imagem.
Mesmo assim mesmo assim o fly oscila com intermitência de 2 HZ, medi a freqüência do pré e também após o transf drive a freqüência está ok 15.750hz interrompi alinha que vai para o fly e liguei uma lâmpada de 60w funcionou legal mais com uma de 100w simula o mesmo defeito a luz fica piscando a 2 HZ fazendo o barulho de grilo na fonte.
As medidas das defletoras foram o seguinte:
Vertical = 14,7 ohms
Horizontal = 4 ohms
e o tsh fica morno, temperatura quase imperceptivel acho que isso é normal.

uma conta · por **Valdeni Oliveira** Seg 21 Jun 2010, 21:39

Tem certeza que R571 está perfeita?

Desligue a base do BU de saida, e veje se a fonte +b120v sobe para o normal.

E desligue o D555 e veja se faz diferença.

O fly vc trocou né?

por toguro Ter 22 Jun 2010, 01:49

Valdeni sim eu troquei o fly e até o tsh mais como o problem ainda continuava, resolvi colocar o mesmo fly que estava antes.
O resistor 571 eu já havia medido a resistencia deu 7.1 ohms, e em questão do D555. Assim como comentei no 1º tópico eu desliguei todas cargas alimentadas pelo fly, ou seja, dexei-o livre inclusive dessa linha de 180v.
sobre desligar a base da BU, eu ainda vou fazer e já já volto a falar o que ocorreu ok.

por **martins 175** Ter 22 Jun 2010, 05:25

AMIGO TEM UM CAP CERAMICA PERTO DE TRAF DA FONTE PRIMARIA QUE FAZ ISSO ÉLA FICA COMO GRILO CANTANDO.. Rolling Eyes

por **Claudio....Santos** Ter 22 Jun 2010, 06:09

troque ci do RGB....

por toguro Ter 22 Jun 2010, 11:06

Caros colegas como havia dito antes no 1º tópico, todos componentes da fonte foram testados. Tanto da primária quanto da secundária tive a paciência de retirar cada um dos capacitores para testar e todos eles estavam com suas capacitâcias corretas.
O ci do rgb acho que não seja, porque eu simplesmente cortei a alimentação de 180v para esse ci, e o problema persistiu.

por toguro Ter 22 Jun 2010, 17:22

Valdenir parece que as coisas pioraram o fly parou de oscilar, mais não é porque que eu desliguei a base do TSH não .
É porque o ic 101 parou de enviar a freqüência de 15.750 HZ , na minha teoria isso está acontecendo pelo simples fato do pino 21 do ic101 não está recebendo os 8,2 v a tensão neste pino agora está marcando 3,7v .
Lembra que você me falou para eu esquecer a fonte de 10v? pois bem esta fonte é regulada para 9v pelo ic962, só que o mesmo não está conseguindo regular porque a fonte de 10v está oscilando entre 7e 8v.
Não sei como o ic101 estava conseguindo funcionar nestas condições.
Então eu pensei em desligar todas as cargas após o ic962 e medir a tensão na saída a tensão subiu um pouco para 6v.
Achando que o regulador estivesse com algum problema, o retirei da placa e medi a tensão novamente e deu 9,99v, e onde estava o regulador , liguei um led em serie com uma resistência de 1k direto para o terra para simular uma carga, O led logicamente acendeu.
Por fim eu medir a tensão e concluir que a fonte de 10v não consegui sustentar nem cargas pequenas , arriou para 8,88v.
Acho que um led não tem condições nenhuma para causar tal queda de tensão na fonte de 10v.
E as outras linhas estão todas ligadas e com suas tensões normais.

uma conta · por **Valdeni Oliveira** Ter 22 Jun 2010, 18:15

Quando vc se referiu ao pino 21 do IC 101, vc se enganou, ou eu estou olhando uma outra versão de esquema deste modelo?
Pois o pino 21 é saida de pulso H, e não a entrada da fonte H-VCC!

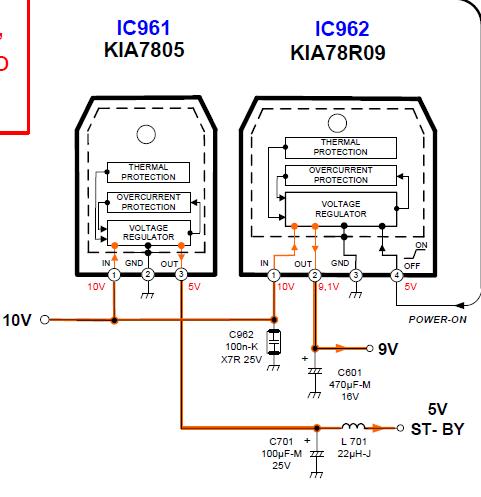

Veja se as imagens abaixo bate com o teu esquema.

E troque os componentes do pino 9 do trafo da fonte onde faz os 10v.
E resolde o pino 9 do trafo.

[Tens de ter uma conta e sessão iniciada para poderes visualizar este link]

por toguro Ter 22 Jun 2010, 20:21

Perdão valdeni eu realmente me enganei, a versão do meu esquema é a mesma que o seu o pior é que a intenção era digitar 19 mais não sei porque acabei digitando 21.
mais uma vez desculpa!
A respeito dos componetes a serem trocados, o capacitor de 2200uf ele estava com capacitância normal nos testes que fiz, mais mesmo assim eu já havia trocado ele por um novo.
Agora quanto aos outros componentes eu vou trocar e já lhe informo o resultado.

por toguro Qua 23 Jun 2010, 13:56

Vadeni troquei os componetes que você mencionou inclusive troquei novamente o capacitor de 2200uf, resoldei todos os pinos do trasnformador.
Continua mesma coisa a fonte de 10v está marcando 8v.
e agora qual o próximo passo eu nem sei mais o o que fazer, pois, minhas idéias já se esgotaram ou melhor os únicos componentes que tenho uma leve desconfiança, é o transf, que ainda não troquei.
O transistor chavedor, o diodo zener de 3,3v e o foto acoplador, eu troquei mais não consegui encontrar os originais.

uma conta · por **Valdeni Oliveira** Qua 23 Jun 2010, 15:16

Vamos fazer um outro teste.

Imterrompa o +b do fly, e coloque um miliamperimetro em série com o +b e veja qual corrente circula quando vc ligar o tv e ele ficar no tic-tic.

depois comente.

[Tens de ter uma conta e sessão iniciada para poderes visualizar este link]

por toguro Qua 23 Jun 2010, 16:47

Valdeni esse teste não é possível porque o fly não está recebendo os pulsos do oscilador horizontal.
Me corrija se eu estiver enganado, o TSH não conduz se não estiver recebendo em sua base os pulsos horizontais correto?
então, enquanto eu não conseguir normalizar a tensão da fonte de 10v que tambem serve para alimentar o ic101 o mesmo não funcionará.
a propósito a fonte só fazia tic tic quando o fly funcionava agora a fonte não faz mais porque o fly está inoperante.
a fonte de 120v está normal justamente pelo foto do fly não está funcionando, porque antes bastava o fly entrar em ação, que a fonte de 120v arriava.
mais mesmo assim vou fazer o teste que você me pediu ok.

por toguro Qua 23 Jun 2010, 17:12

Valdeni acabei de fazer o teste circulou uma corrente de 6,94 mA.
1º eu coloquei na escala mais alta e depois fui abaixando até chegar a escala de 20mA.

uma conta · por **Valdeni Oliveira** Qua 23 Jun 2010, 17:27

Ok. É que me esqueci que não estava mais oscilando o horizontal, hehehe.
Este teste é só se estiver oscilando!

Mas vc já trocou o diodo 951 da fonte dos 10v?
Creio que se não for ele, então seria o trafo com defeito, pois não tem mais nada a ser! hehehe.

Porque vc não pega uma fonte externa de 10v e liga neste ponto pra ver?

por Edil Sáb 11 Set 2010, 15:14

Este problema é típico do CI TL431 (IC951) que regula a fonte, substitua-o!

[]
