Aiwa NSX f959 não liga
+2
Eduardo Passos
balta
6 participantes
Página 1 de 1
Aiwa NSX f959 não liga
Sou novo aqui. Agradeço a ajuda dos colegas.
Vou tentar passar o máximo de informações.
Quando ligo o aparelho só acendem algumas luzes do painel.
O display dá uma breve piscada e apaga
Transformador está ok.
Desconectei o cabo flat do HIFI e o aparelho não ligou.
Fiz algumas mediçoes nas tensões:
Pino 18 hold 3,6v (medido entre placa frontal e lateral)
A presença desta tensão indica que está em proteção ou não?
Ja dessoldei este pino e o aparelho não ligou.
-VFL -35,2v
VM 11,5v
Vcc 1,9v
0-POWER 11,5v
D102
+VL = 21,7v
-VL = -22v
16,3V AC
D101
+VH = 21,8v
-VH = -22,2v
Já testei as pontes fora do circuito e estão ok.

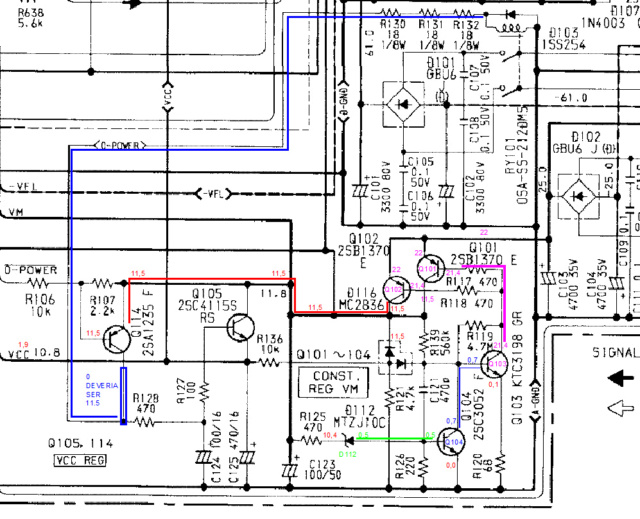

Pelo que entendi, o rele deve atracar para gerar as tensões +VH -VH (+61 -61v pelo esquema.) na ponte retificadora D101, porém ao medir a ponte
D101 encontrei 14,9v AC no pino que vem do pino 5 do conector WH102 e 0v AC que vem do pino 1 do conector WH102 (não apresenta tensão AC alguma.)
Nos conectores vcc está saindo (+21,8 e -22). Como há retificação se em um dos pinos AC não existe tensão? No esquema estas tensões deveriam ser -61 e +61v.
Não está chegando os 12V para acionar o rele e gerar as tensões vcc no D101.
O resistor R136 que parte da linha vcc 11,8v deveria polarizar a base do Q103, para poder polarizar as bases Q101 e Q102.
Notem que a linha vcc está somente com 1,9v. Qual seria o motivo?
CMBTs
Q207 B=0 C=-21.6 E=0.6
Q208 B=0 C=-21.6 E=0.6
Q209 B=0 C=-21.6 E=0.6
Q210 B=0 C=-21.6 E=0.6
Q221 B=-21.5 C=-21.5 E=-22.2
Q222 B=-22.6 C=10.9 E=-22.6
Q280 B=3.4 C=0 E=3.4
Q290 B=20.8 C=0 E=20.8
Q111 B=-36 C=-37.5 E=-35.4
Q112 B=-39.6 C=-43.3 E=-37.5
Q110 B=0 C=3,7 E=0
ZENER D112 (0,5 e 10.4v)
Q104 B=0,5 C=0,7 E=0
Q103 B=0,7 C=21,4 E=0,1
Q101 B=21,4 C=11,5 E=22
Q102 B=21,4 C=11,5 E=22
Q114 B=11,5 C=0,0 E=11,6 (Creio que é no coletor deste transistor que deveria ser enviado a tensão 12v para atracar o rele)
Não sei se é devido a estes valores que a tensão 12v está faltando?
Fico agradecido se algum colega puder me ajudar a descascar este abacaxi.
" />[Tens de ter uma conta e sessão iniciada para poderes visualizar este link]
Vou tentar passar o máximo de informações.
Quando ligo o aparelho só acendem algumas luzes do painel.
O display dá uma breve piscada e apaga
Transformador está ok.
Desconectei o cabo flat do HIFI e o aparelho não ligou.
Fiz algumas mediçoes nas tensões:
Pino 18 hold 3,6v (medido entre placa frontal e lateral)
A presença desta tensão indica que está em proteção ou não?
Ja dessoldei este pino e o aparelho não ligou.
-VFL -35,2v
VM 11,5v
Vcc 1,9v
0-POWER 11,5v
D102
+VL = 21,7v
-VL = -22v
16,3V AC
D101
+VH = 21,8v
-VH = -22,2v
Já testei as pontes fora do circuito e estão ok.
Pelo que entendi, o rele deve atracar para gerar as tensões +VH -VH (+61 -61v pelo esquema.) na ponte retificadora D101, porém ao medir a ponte
D101 encontrei 14,9v AC no pino que vem do pino 5 do conector WH102 e 0v AC que vem do pino 1 do conector WH102 (não apresenta tensão AC alguma.)
Nos conectores vcc está saindo (+21,8 e -22). Como há retificação se em um dos pinos AC não existe tensão? No esquema estas tensões deveriam ser -61 e +61v.
Não está chegando os 12V para acionar o rele e gerar as tensões vcc no D101.
O resistor R136 que parte da linha vcc 11,8v deveria polarizar a base do Q103, para poder polarizar as bases Q101 e Q102.
Notem que a linha vcc está somente com 1,9v. Qual seria o motivo?
CMBTs
Q207 B=0 C=-21.6 E=0.6
Q208 B=0 C=-21.6 E=0.6
Q209 B=0 C=-21.6 E=0.6
Q210 B=0 C=-21.6 E=0.6
Q221 B=-21.5 C=-21.5 E=-22.2
Q222 B=-22.6 C=10.9 E=-22.6
Q280 B=3.4 C=0 E=3.4
Q290 B=20.8 C=0 E=20.8
Q111 B=-36 C=-37.5 E=-35.4
Q112 B=-39.6 C=-43.3 E=-37.5
Q110 B=0 C=3,7 E=0
ZENER D112 (0,5 e 10.4v)
Q104 B=0,5 C=0,7 E=0
Q103 B=0,7 C=21,4 E=0,1
Q101 B=21,4 C=11,5 E=22
Q102 B=21,4 C=11,5 E=22
Q114 B=11,5 C=0,0 E=11,6 (Creio que é no coletor deste transistor que deveria ser enviado a tensão 12v para atracar o rele)
Não sei se é devido a estes valores que a tensão 12v está faltando?
Fico agradecido se algum colega puder me ajudar a descascar este abacaxi.
" />[Tens de ter uma conta e sessão iniciada para poderes visualizar este link]
Última edição por balta em Sex 09 Nov 2018, 09:56, editado 2 vez(es)
balta- NOVATO
- DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1 ano
Sexo :
Número de Mensagens : 5
Idade : 53
Cidade/Estado: : são bernardo do campo
Humor : bom
Data de inscrição : 03/11/2018
Re: Aiwa NSX f959 não liga
Amigo antes de sofrer com qualquer aiwa, faça o seguinte: troque todos os transistores de nomenclatura CMBT5401 e CMBT5551, eu substituia por discretos de nome 2N5401 e 2N5551 (hoje não trabalho mais com essa linha), existiu uma circular da aiwa na época dos garantias, falando da qualidade desses transistores, eles alteram seu hFE, por isso se medir na junção PN ou NP estarão normais. Feito isso caso não ligue, tem que remover um transistor da linha HOLD, acho que era Q110, mais no final da placa e acima dos conectores dos falantes LOW.
O aparelho trabalha com amplificador classe H, até um certo volume opera com fontes mais baixas, depois aciona a fonte mais alta.
O aparelho trabalha com amplificador classe H, até um certo volume opera com fontes mais baixas, depois aciona a fonte mais alta.
_________________
Att.
Eduardo Passos
Não dou dicas por MP, apenas via tópico!
Trabalho exclusivamente com linha hi-end e profissional.
Aiwa NSX f959 não liga
Bom dia Eduardo.
Irei providenciar a troca dos CMBTs.
Depois posto aqui o resultado.
Grato
Irei providenciar a troca dos CMBTs.
Depois posto aqui o resultado.
Grato
balta- NOVATO
- DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1 ano
Sexo :
Número de Mensagens : 5
Idade : 53
Cidade/Estado: : são bernardo do campo
Humor : bom
Data de inscrição : 03/11/2018
Re: Aiwa NSX f959 não liga
Olá amigos do fórum.
Retirei todos os CMBTs mas ainda não troquei pois estou aguardando as peças.
Comprei SMD 2N5401 e SMD 2N5551.
Sem os CMBTs o aparelho ligou o display e ao apertar o power tenta atracar o rele, dá um breve toque e volta o display.
Ficou ligado uns 5 minutos (só o display), depois apagou tudo e voltou na condição antiga (alguns leds do painel acesos).
Após +- uns 30 minutos, volto a ligar o aparelho e o display liga novamente. Fica ligado por 5 minutos e o ciclo se repete...
Isto indica que o aparelho está em proteção?
Está descartada uma falha do micro?
Retirei todos os CMBTs mas ainda não troquei pois estou aguardando as peças.
Comprei SMD 2N5401 e SMD 2N5551.
Sem os CMBTs o aparelho ligou o display e ao apertar o power tenta atracar o rele, dá um breve toque e volta o display.
Ficou ligado uns 5 minutos (só o display), depois apagou tudo e voltou na condição antiga (alguns leds do painel acesos).
Após +- uns 30 minutos, volto a ligar o aparelho e o display liga novamente. Fica ligado por 5 minutos e o ciclo se repete...
Isto indica que o aparelho está em proteção?
Está descartada uma falha do micro?
balta- NOVATO
- DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1 ano
Sexo :
Número de Mensagens : 5
Idade : 53
Cidade/Estado: : são bernardo do campo
Humor : bom
Data de inscrição : 03/11/2018
Aiwa f959 não liga
Bom dia amigos do fórum.
Troquei todos os CMBT´s e refis a solda do display e da bobina osciladora.
O aparelho ligou normalmente (sem as caixas). Acionei o botão de volume e o aparelho entrou em proteção.
Retiro e coloco na tomada e entra em proteção direto, sem ao menos ligar o display.
Dessoldei o pino 18 hold e o aparelho ligou (com o cabo flat da saída lateral ligado ou desligado dá na mesma).
Notei que os capacitores da fonte c101 ou c102 esta chiando e está saindo tensão negativa (-50) dc no canal R (LOW)
Alguma dica dos amigos?
Troquei todos os CMBT´s e refis a solda do display e da bobina osciladora.
O aparelho ligou normalmente (sem as caixas). Acionei o botão de volume e o aparelho entrou em proteção.
Retiro e coloco na tomada e entra em proteção direto, sem ao menos ligar o display.
Dessoldei o pino 18 hold e o aparelho ligou (com o cabo flat da saída lateral ligado ou desligado dá na mesma).
Notei que os capacitores da fonte c101 ou c102 esta chiando e está saindo tensão negativa (-50) dc no canal R (LOW)
Alguma dica dos amigos?
balta- NOVATO
- DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1 ano
Sexo :
Número de Mensagens : 5
Idade : 53
Cidade/Estado: : são bernardo do campo
Humor : bom
Data de inscrição : 03/11/2018
Re: Aiwa NSX f959 não liga
Buenas, descartado o sistema de proteção, que era um dos defeitos como sempre hehehe. Você tem agora uma falha no canal R da saída LOW, será preciso ter paciência e checar os componentes desse canal, principalmente resistor de 39R e tinha um capacitor SMD que alterava, ia ligado no transistor de saída se me lembro, acho que era 2200pF, depois confiro no esquema. E também certifique-se de ter posto todos os transistores corretamente, de não ter invertido 5401 por 5551 e vice-versa.
_________________
Att.
Eduardo Passos
Não dou dicas por MP, apenas via tópico!
Trabalho exclusivamente com linha hi-end e profissional.
Re: Aiwa NSX f959 não liga
O capacitor que falei é o C230 de 220pF, tá boa minha memória visto que já faz mais de 5 anos que não mexo com isso, passei perto...
_________________
Att.
Eduardo Passos
Não dou dicas por MP, apenas via tópico!
Trabalho exclusivamente com linha hi-end e profissional.
Re: Aiwa NSX f959 não liga
E recapitulando:
Foram trocados 2N5401 = Q207, Q208, Q209, Q210 e Q280.
2N5551 = Q221, Q222
A aiwa também solicitava trocar em alguns modelos o CC5551 verifica ele também, na dúvida inverte o Q215 pelo Q216.
Foram trocados 2N5401 = Q207, Q208, Q209, Q210 e Q280.
2N5551 = Q221, Q222
A aiwa também solicitava trocar em alguns modelos o CC5551 verifica ele também, na dúvida inverte o Q215 pelo Q216.
_________________
Att.
Eduardo Passos
Não dou dicas por MP, apenas via tópico!
Trabalho exclusivamente com linha hi-end e profissional.
Re: Aiwa NSX f959 não liga
Vallleu Eduardo. Vou fazer estas verificações. Logo posto. Grato
balta- NOVATO
- DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1 ano
Sexo :
Número de Mensagens : 5
Idade : 53
Cidade/Estado: : são bernardo do campo
Humor : bom
Data de inscrição : 03/11/2018
Re: Aiwa NSX f959 não liga
Desliga o pino 18 HOLD direto no conector e veja se liga
Eu estava com um cx-ns555lh com este mesmo sintoma refiz toda solda fria e desliguei o pino 18 HOLD e o som tá aqui perfeito chegueixa a tirar o transístor como o colega citou aí acima mais não aconteceu nada
Eu estava com um cx-ns555lh com este mesmo sintoma refiz toda solda fria e desliguei o pino 18 HOLD e o som tá aqui perfeito chegueixa a tirar o transístor como o colega citou aí acima mais não aconteceu nada
_________________
Ola.Convidado seja bem vindo ao forum 2002
2002.
visite tambem o forum eletronica muniz
[Tens de ter uma conta e sessão iniciada para poderes visualizar este link]
Re: Aiwa NSX f959 não liga
primero Desconecta los transistores de potencia y has tus pruebas respectivas (Q237 al Q240.)
Si hay una sobrecarga en estos la maquina entra en protecion
tambien revisa el qlos Q 221 y 222 que son de sobrecarga.
Comenta
Si hay una sobrecarga en estos la maquina entra en protecion
tambien revisa el qlos Q 221 y 222 que son de sobrecarga.
Comenta
rch electronics- NOVATO
- DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 30 años
Sexo :
Número de Mensagens : 7
Idade : 64
Cidade/Estado: : trujillo peru
Data de inscrição : 26/06/2018
Re: Aiwa NSX f959 não liga
Qual foi o desfecho desse tópico?
Também tenho um AIWA NSX959 com o mesmo defeito e estou animado a repará-lo.
Dou continuidade a esse tópico ou abro outro? O defeito é exatamente esse.
Também tenho um AIWA NSX959 com o mesmo defeito e estou animado a repará-lo.
Dou continuidade a esse tópico ou abro outro? O defeito é exatamente esse.
_________________
Sempre há tempo para aprender.
arn78000- Participante
- DESCRIÇÃO: : Consumidor final (cliente)
TEMPO DE EXPERIÊNCIA : 01 anos
Sexo :
Número de Mensagens : 20
Idade : 49
Cidade/Estado: : RJ
Humor : Bem humorado
Data de inscrição : 15/10/2018
Re: Aiwa NSX f959 não liga
arn78000 escreveu:Qual foi o desfecho desse tópico?
Também tenho um AIWA NSX959 com o mesmo defeito e estou animado a repará-lo.
Dou continuidade a esse tópico ou abro outro? O defeito é exatamente esse.
Faça outro Tópico esse será bloqueado.
Re: Aiwa NSX f959 não liga
(Tópico abandonado, solução para o defeito não foi concluída pelo Técnico.)
Tópicos semelhantes
» Som aiwa nsx f959 não liga
» som aiwa nsx f959 so liga( Encerrado)
» SOM AIWA NSX-F959 AS VEZES LIGA MAIS PIPOCANDO NA CAIXA
» som aiwa nsx f959 so liga( Encerrado)
» SOM AIWA NSX-F959 AS VEZES LIGA MAIS PIPOCANDO NA CAIXA
Página 1 de 1
Permissões neste sub-fórum
Não podes responder a tópicos
|
|
Ontem à(s) 19:41 por danielvcdo
» Home theater Sony HBD TZ130 não liga.
Ontem à(s) 08:24 por Socrawps
» Caixa SPM 1502A só funciona sem proteção
Ontem à(s) 07:28 por WALTER JANSEN
» Mini System Philips FX 50 - Solicito o esquema
Qui 03 Out 2024, 22:39 por Rafael2
» Esquema para tv lg 32LB580B
Qui 03 Out 2024, 19:54 por prva
» atualização tv semp tcl l40s4900fs
Qui 03 Out 2024, 12:23 por fabiano guidio
» Esquema video cassete mitsubishi hs-x20 ou hs-x50
Qui 03 Out 2024, 00:12 por ras2000br
» Solicito Esquema Eletrico do Projetor LG-BS275
Ter 01 Out 2024, 23:49 por epa2024
» Projetor LG BS 275 Liga e logo da mensagem de cooler bloqueado
Ter 01 Out 2024, 23:31 por epa2024
» Orange 5 Programador Alguem Tem Calculadoras/Scrypts
Ter 01 Out 2024, 17:14 por nagkiller
» SOM SONY HCD GPX55 - Solicito dados da memória nand flash
Seg 30 Set 2024, 18:47 por gerldo
» TV samsug un46d6400ugxzd Como baixar a tensão das Leds
Seg 30 Set 2024, 14:29 por Daviasp
» PRECISO DO ESQUEMA ELETRICO DA FONTE DA TV CCE HPS 1471
Sáb 28 Set 2024, 07:51 por Rafael2
» Máquina lava e seca Eletrolux LST12 - Preciso do esquema
Sáb 28 Set 2024, 07:22 por Rafael2
» Tv philips 42pfl5604d led branco aceso
Sáb 28 Set 2024, 04:59 por Gustavo machado costa
» esquema eletrico nobreak 600 va -800 sms
Qui 26 Set 2024, 15:43 por nagkiller
» TV TCL LT32MB208 - Solicito o esquema
Qua 25 Set 2024, 23:03 por nagkiller
» Som Sony GPX88 - Não pega o rádio
Qua 25 Set 2024, 14:42 por Valdeni Oliveira
» esquema eletrico dobson gsa 6000
Qua 25 Set 2024, 10:25 por fernando0
» [Resolvido]Ajuda com Marshall Valvestate 100V 8100
Qua 25 Set 2024, 09:59 por Nill
» TV CCE 24" LED - LW2401 som baixinho
Ter 24 Set 2024, 15:52 por Paska
» Aparelho de som FST-ZUX9 sony - Não liga, Solicito dicas de reparo
Seg 23 Set 2024, 23:58 por Valdeni Oliveira
» Encerrado - Philco pht5000 comandos demoram a obedecer.
Dom 22 Set 2024, 16:16 por Valdeni Oliveira
» Esquema TV CCE 24" - LW2401
Dom 22 Set 2024, 15:57 por Paska
» Esquema de ar condicionado komeko,independente de modelos
Sáb 21 Set 2024, 19:40 por DIODO ZENER
» Atualização Philco TV PTV58F60SN 4K LED
Qui 19 Set 2024, 10:54 por Rede Studio de Radios
» Tv LG 32LF20FR não acende as lâmpadas do backligh
Qui 19 Set 2024, 08:52 por JR.
» caixa acústica mondial modelo cm400 (Solicito esquema)
Qui 19 Set 2024, 00:23 por Frederick
» Microondas MEF-41 Eletrolux, não acende luz da porta quando abre, e quando fecha não liga
Qua 18 Set 2024, 23:41 por Edivano Gonsaga
» (Resolvido) System LG CM-4350 - Audio cortando
Qua 18 Set 2024, 21:55 por Valdeni Oliveira
