som LG MCD212 sem som.

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

som LG MCD212 sem som.

Mensagem por isaias maciel em Seg 25 Jul 2011, 16:09

Colegas hoje tive minha primeira experiência com estes aparelhos de som com saida dgital,apesar de vetrano no negócio,estive por algum tempo sem receber som para conserto,pelo excesso de tv's.

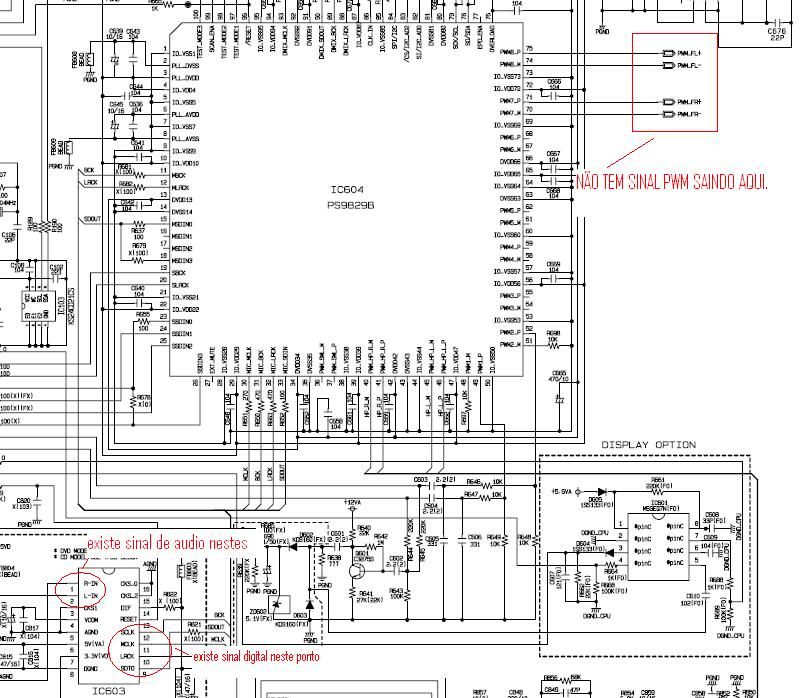

Bem o caso é que este aparelho não tem som de nada fiz um reset conforme uma circular postada na nos foruns,mas não resolveu,todas as tensões da fonte batem normal,fui levado a pensar que o problema está na saida mas uma duvida me consome,não existe PWM nas entradas do IC de saida,ilustrei o que digo nesta figura.



Vale dizer que o CI PWM controller esta alimentado com as tensões normais e existe sinal de clok de 12M,e quando ligado ele aquece um pouco.
Bem como não sou dedicado a esta area especifica gostaria da opinião do mais conhecedores desta técnologia.
sds.

isaias maciel
Técnico
Técnico

DESCRIÇÃO:: Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA: 25anos
Sexo: Masculino
Número de Mensagens: 27
Idade: 46
Cidade/Estado:: Fortaleza
Data de inscrição: 23/05/2011

Voltar ao Topo Ir em baixo

Re: som LG MCD212 sem som.

Mensagem por Rocklando89 em Seg 25 Jul 2011, 16:23

O amigo ja fez isso-->http://www.4shared.com/get/XXK8vqud/SOM_LG_MCD122_E_MCD212_SEM_SOM.html

Rocklando89
Técnico
Técnico

DESCRIÇÃO:: Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA: 3 Anos
Sexo: Masculino
Número de Mensagens: 3066
Idade: 33
Cidade/Estado:: ITU/SP
Humor: + ou -
Data de inscrição: 25/10/2010

Voltar ao Topo Ir em baixo

Re: som LG MCD212 sem som.

Mensagem por isaias maciel em Seg 25 Jul 2011, 16:57

Amigo junto com o esquema já baixei esta circular e não resolveu.
sds.

isaias maciel
Técnico
Técnico

DESCRIÇÃO:: Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA: 25anos
Sexo: Masculino
Número de Mensagens: 27
Idade: 46
Cidade/Estado:: Fortaleza
Data de inscrição: 23/05/2011

Voltar ao Topo Ir em baixo
