    TV PHILCO PC-1436 SEM CARACTERES (Resolvido)

    4 participantes

    Ir para baixo

    TV PHILCO PC-1436 SEM CARACTERES (Resolvido) Empty TV PHILCO PC-1436 SEM CARACTERES (Resolvido)

    Mensagem por VASCONCELOS Qua 05 Ago 2009, 15:36

    Saudações amigos, estou com esse tv philco PC1436 CPH-3, sem caracteres, eu tenho o esquema mas ainda não conseguir sanar o defeito, já troquei o micro (m34300n4-659sp), o one chips (ta8718n) e os 03 drives do osd, já verifiquei os cap.1127,1112,1113, próximo ao micro, o teclado de funções (os 02), mas o defeito insiste em ficar. Por favor se alguem tiver uma indicação/ajuda, agradeço desde já.


    Última edição por VASCONCELOS em Sex 07 Ago 2009, 12:53, editado 1 vez(es)
    avatar
    VASCONCELOS
    Participante
    Participante

    TEMPO DE EXPERIÊNCIA : 7 ANOS
    Sexo : Masculino
    Número de Mensagens : 33
    Idade : 59
    Cidade/Estado: : SÃO VICENTE - SP
    Humor : OS TRÊS PATETE/MAZAROPE
    Data de inscrição : 09/07/2008

    Ir para o topo Ir para baixo

    TV PHILCO PC-1436 SEM CARACTERES (Resolvido) Empty Re: TV PHILCO PC-1436 SEM CARACTERES (Resolvido)

    Mensagem por Valdeni Oliveira Qua 05 Ago 2009, 15:48

    [Tens de ter uma conta e sessão iniciada para poderes visualizar este link]

    _________________
    **Canal do fórum Eletrônica-2002 no Youtube, se inscreva para apoiar o canal!**
    [Tens de ter uma conta e sessão iniciada para poderes visualizar este link]


    **Site da Eletrônica-2002**
    [Tens de ter uma conta e sessão iniciada para poderes visualizar este link]
    Valdeni Oliveira
    Valdeni Oliveira
    Administrador fundador do fórum2002
    Administrador fundador do fórum2002

    DESCRIÇÃO: : Técnico em Eletrônica e informática
    TEMPO DE EXPERIÊNCIA : Desde 1984
    Sexo : Masculino
    Número de Mensagens : 48704
    Idade : 59
    Cidade/Estado: : Guaíba / RS
    Humor : Bom
    Data de inscrição : 03/06/2008

    http://www.eletronica2002.com.br/index.html

    Ir para o topo Ir para baixo

    TV PHILCO PC-1436 SEM CARACTERES (Resolvido) Empty Re: TV PHILCO PC-1436 SEM CARACTERES (Resolvido)

    Mensagem por Valdeni Oliveira Qua 05 Ago 2009, 15:54

    Ou este conjunto da bobina+ os 2 capacitores que formam o gerador de caracteres. Um deles deve estar com defeito!

    [Tens de ter uma conta e sessão iniciada para poderes visualizar este link]

    _________________
    **Canal do fórum Eletrônica-2002 no Youtube, se inscreva para apoiar o canal!**
    [Tens de ter uma conta e sessão iniciada para poderes visualizar este link]


    **Site da Eletrônica-2002**
    [Tens de ter uma conta e sessão iniciada para poderes visualizar este link]
    Valdeni Oliveira
    Valdeni Oliveira
    Administrador fundador do fórum2002
    Administrador fundador do fórum2002

    DESCRIÇÃO: : Técnico em Eletrônica e informática
    TEMPO DE EXPERIÊNCIA : Desde 1984
    Sexo : Masculino
    Número de Mensagens : 48704
    Idade : 59
    Cidade/Estado: : Guaíba / RS
    Humor : Bom
    Data de inscrição : 03/06/2008

    http://www.eletronica2002.com.br/index.html

    Ir para o topo Ir para baixo

    TV PHILCO PC-1436 SEM CARACTERES (Resolvido) Empty Re: TV PHILCO PC-1436 SEM CARACTERES (Resolvido)

    Mensagem por VASCONCELOS Qui 06 Ago 2009, 00:48

    Valeu Valdeni, vou averiguar esses componentes, e lhe darei o retorno. Obrigado.
    avatar
    VASCONCELOS
    Participante
    Participante

    TEMPO DE EXPERIÊNCIA : 7 ANOS
    Sexo : Masculino
    Número de Mensagens : 33
    Idade : 59
    Cidade/Estado: : SÃO VICENTE - SP
    Humor : OS TRÊS PATETE/MAZAROPE
    Data de inscrição : 09/07/2008

    Ir para o topo Ir para baixo

    TV PHILCO PC-1436 SEM CARACTERES (Resolvido) Empty Re: TV PHILCO PC-1436 SEM CARACTERES (Resolvido)

    Mensagem por VASCONCELOS Qui 06 Ago 2009, 11:07

    Saudações, Valdeni, eu fiz uma varredura nos capacitores, diodos zeners, bobinas, em toda aquelas dicas que vc falou, mas ainda não entrou os caracteres, só não vi os pulsos de H e V syncs, pois o meu oscil. está danificado, mas troquei os diodos zeners e cap. desta linha. Obrigado pelas dicas.
    avatar
    VASCONCELOS
    Participante
    Participante

    TEMPO DE EXPERIÊNCIA : 7 ANOS
    Sexo : Masculino
    Número de Mensagens : 33
    Idade : 59
    Cidade/Estado: : SÃO VICENTE - SP
    Humor : OS TRÊS PATETE/MAZAROPE
    Data de inscrição : 09/07/2008

    Ir para o topo Ir para baixo

    TV PHILCO PC-1436 SEM CARACTERES (Resolvido) Empty Re: TV PHILCO PC-1436 SEM CARACTERES (Resolvido)

    Mensagem por maxwelltouros Qui 06 Ago 2009, 11:24

    Olá bom dia meu caro, não sei se é o mesmo chassi, mas ai vai uma dica veja a linha sync v. R612, ZD601,R173 E R613. ESPERO TER TE AJUDADO NESSA.
    avatar
    maxwelltouros
    NOVATO
    NOVATO

    TEMPO DE EXPERIÊNCIA : 15 anos
    Sexo : Masculino
    Número de Mensagens : 15
    Idade : 44
    Cidade/Estado: : Touros RN
    Humor : bom
    Data de inscrição : 23/07/2009

    Ir para o topo Ir para baixo

    TV PHILCO PC-1436 SEM CARACTERES (Resolvido) Empty Re: TV PHILCO PC-1436 SEM CARACTERES (Resolvido)

    Mensagem por Valdeni Oliveira Qui 06 Ago 2009, 11:40

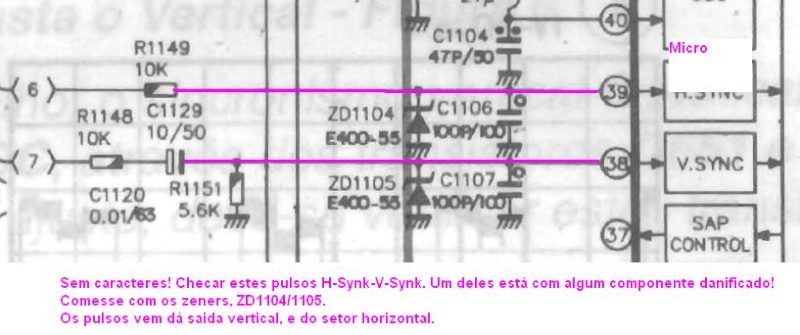

    Mas o defeito está nessa linha dos pulsos V-sinc/H-sinc. Siga as duas até o fim. Pode até ser o ci do vertical com defeito.

    _________________
    **Canal do fórum Eletrônica-2002 no Youtube, se inscreva para apoiar o canal!**
    [Tens de ter uma conta e sessão iniciada para poderes visualizar este link]


    **Site da Eletrônica-2002**
    [Tens de ter uma conta e sessão iniciada para poderes visualizar este link]
    Valdeni Oliveira
    Valdeni Oliveira
    Administrador fundador do fórum2002
    Administrador fundador do fórum2002

    DESCRIÇÃO: : Técnico em Eletrônica e informática
    TEMPO DE EXPERIÊNCIA : Desde 1984
    Sexo : Masculino
    Número de Mensagens : 48704
    Idade : 59
    Cidade/Estado: : Guaíba / RS
    Humor : Bom
    Data de inscrição : 03/06/2008

    http://www.eletronica2002.com.br/index.html

    Ir para o topo Ir para baixo

    TV PHILCO PC-1436 SEM CARACTERES (Resolvido) Empty Re: TV PHILCO PC-1436 SEM CARACTERES (Resolvido)

    Mensagem por zezelto Qui 06 Ago 2009, 12:07

    TROQUE O CAPACITOR C1129 10/50 SEM MEDIR OK
    zezelto
    zezelto
    Técnico
    Técnico

    DESCRIÇÃO: : Técnico em Eletrônica
    TEMPO DE EXPERIÊNCIA : 16 ANOS
    Sexo : Masculino
    Número de Mensagens : 1422
    Idade : 46
    Cidade/Estado: : PRIMAVERA DO LESTE MT
    Humor : DEPENDE DO DIA
    Data de inscrição : 23/06/2008

    Ir para o topo Ir para baixo

    TV PHILCO PC-1436 SEM CARACTERES (Resolvido) Empty Re: TV PHILCO PC-1436 SEM CARACTERES (Resolvido)

    Mensagem por VASCONCELOS Sex 07 Ago 2009, 12:52

    Saudações amigos, agradeço a todos que me ajudaram com dicas, o defeito era uma trilha quebrada na linha do Hsync. Abracos e fiquem todos com DEUS.

    Obs. As dicas foram de grande ajuda, pois através delas, consegui resolver mais esse problema.
    avatar
    VASCONCELOS
    Participante
    Participante

    TEMPO DE EXPERIÊNCIA : 7 ANOS
    Sexo : Masculino
    Número de Mensagens : 33
    Idade : 59
    Cidade/Estado: : SÃO VICENTE - SP
    Humor : OS TRÊS PATETE/MAZAROPE
    Data de inscrição : 09/07/2008

    Ir para o topo Ir para baixo

    TV PHILCO PC-1436 SEM CARACTERES (Resolvido) Empty Re: TV PHILCO PC-1436 SEM CARACTERES (Resolvido)

    Mensagem por Valdeni Oliveira Sex 07 Ago 2009, 13:01

    Valeu o retorno!

    Abç.

    _________________
    **Canal do fórum Eletrônica-2002 no Youtube, se inscreva para apoiar o canal!**
    [Tens de ter uma conta e sessão iniciada para poderes visualizar este link]


    **Site da Eletrônica-2002**
    [Tens de ter uma conta e sessão iniciada para poderes visualizar este link]
    Valdeni Oliveira
    Valdeni Oliveira
    Administrador fundador do fórum2002
    Administrador fundador do fórum2002

    DESCRIÇÃO: : Técnico em Eletrônica e informática
    TEMPO DE EXPERIÊNCIA : Desde 1984
    Sexo : Masculino
    Número de Mensagens : 48704
    Idade : 59
    Cidade/Estado: : Guaíba / RS
    Humor : Bom
    Data de inscrição : 03/06/2008

    http://www.eletronica2002.com.br/index.html

    Ir para o topo Ir para baixo

    TV PHILCO PC-1436 SEM CARACTERES (Resolvido) Empty Re: TV PHILCO PC-1436 SEM CARACTERES (Resolvido)

    Mensagem por Conteúdo patrocinado


    Conteúdo patrocinado


    Ir para o topo Ir para baixo

    Ir para o topo

    - Tópicos semelhantes


    Permissões neste sub-fórum
    Não podes responder a tópicos
