    Monitor LCD Samsung 732NW - Preciso saber valor dos resistores...

    5 participantes

    Ir para baixo

    Monitor LCD Samsung 732NW - Preciso saber valor dos resistores... Empty Monitor LCD Samsung 732NW - Preciso saber valor dos resistores...

    Mensagem por Cesar762 Seg 03 maio 2010, 22:47

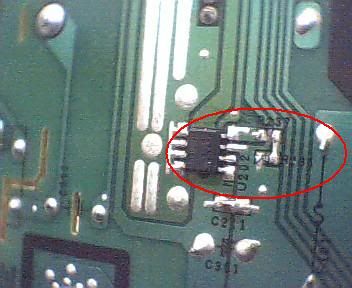

    R237 e R231, junto ao U202.
    Cliente disse que é técnico eletrecista, abriu o monitor e acabou arrancando (quebrando) esses resistores da placa da fonte/inverter com a chave de fenda
    Os esquemas que baixei não são iguais à placa deste monitor, portanto, estou precisando do esquema ou até mesmo, alguém que tenha a placa igual pra me informar.
    Desde já agradeço a colaboração!

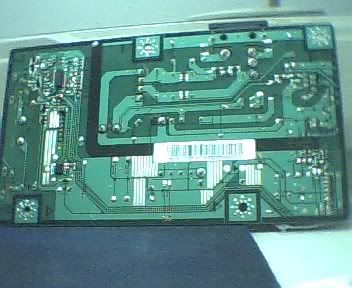

    Tirei algumas fotos com minha web:



    Monitor LCD Samsung 732NW - Preciso saber valor dos resistores... Foto1


    Monitor LCD Samsung 732NW - Preciso saber valor dos resistores... Foto2


    Monitor LCD Samsung 732NW - Preciso saber valor dos resistores... Foto3-1



    Monitor LCD Samsung 732NW - Preciso saber valor dos resistores... Foto4
    Cesar762
    Cesar762
    Técnico
    Técnico

    DESCRIÇÃO: : Técnico em Eletrônica
    TEMPO DE EXPERIÊNCIA : 10 anos
    Sexo : Masculino
    Número de Mensagens : 758
    Idade : 56
    Cidade/Estado: : Norte - ES
    Data de inscrição : 16/06/2009

    Ir para o topo Ir para baixo

    Monitor LCD Samsung 732NW - Preciso saber valor dos resistores... Empty Re: Monitor LCD Samsung 732NW - Preciso saber valor dos resistores...

    Mensagem por Cesar762 Seg 03 maio 2010, 22:49

    Modelo: LS17PENSFLXAZ (((existem vários PARECIDOS, os esquemas SÃO DIFERENTES!!)))

    Único lugar que encontrei para baixar esse bendito esquema foi este e é pago em dólar rsrsrs...
    [Tens de ter uma conta e sessão iniciada para poderes visualizar este link]

    Vou precisar da ajuda dos colegas que por ventura tiverem um monitor deste na bancada, para estar olhando os valores destes resistores ou tirando uma foto bem aproximada e nítida da fonte/inverter.
    Cesar762
    Cesar762
    Técnico
    Técnico

    DESCRIÇÃO: : Técnico em Eletrônica
    TEMPO DE EXPERIÊNCIA : 10 anos
    Sexo : Masculino
    Número de Mensagens : 758
    Idade : 56
    Cidade/Estado: : Norte - ES
    Data de inscrição : 16/06/2009

    Ir para o topo Ir para baixo

    Monitor LCD Samsung 732NW - Preciso saber valor dos resistores... Empty Re: Monitor LCD Samsung 732NW - Preciso saber valor dos resistores...

    Mensagem por Roberto Albuquerque Seg 03 maio 2010, 22:57

    amigo 732n plus e diferente,
    Roberto Albuquerque
    Roberto Albuquerque
    Moderador do fórum
    Moderador do fórum

    DESCRIÇÃO: : Técnico em Eletrônica
    TEMPO DE EXPERIÊNCIA : 23
    Sexo : Masculino
    Número de Mensagens : 6292
    Idade : 56
    Cidade/Estado: : são jose dos pinhais / P.R
    Humor : sempre
    Data de inscrição : 02/04/2009

    Ir para o topo Ir para baixo

    Monitor LCD Samsung 732NW - Preciso saber valor dos resistores... Empty Re: Monitor LCD Samsung 732NW - Preciso saber valor dos resistores...

    Mensagem por Cesar762 Ter 04 maio 2010, 14:32

    Olá amigo! Não consegui encontrar esse esquema em lugar nenhum e olha que escrafunchei a net todinha de cabo a rabo!!!! Mas já consegui resolver o problema do monitor, no momento está em teste, se ok até hoje a noite, volto e finalizo o tópico. Valeu!!
    Cesar762
    Cesar762
    Técnico
    Técnico

    DESCRIÇÃO: : Técnico em Eletrônica
    TEMPO DE EXPERIÊNCIA : 10 anos
    Sexo : Masculino
    Número de Mensagens : 758
    Idade : 56
    Cidade/Estado: : Norte - ES
    Data de inscrição : 16/06/2009

    Ir para o topo Ir para baixo

    Monitor LCD Samsung 732NW - Preciso saber valor dos resistores... Empty Re: Monitor LCD Samsung 732NW - Preciso saber valor dos resistores...

    Mensagem por wrf 2011 Qua 08 Jun 2011, 19:50

    ola amigo comigo foi igual a vc só que no meu caso arrancarao o ic 101 o ic 102 o c110 o c108 e o pc 101 e nao consego encontrar o esquema em canto algum será que pode me ajudar ?
    avatar
    wrf 2011
    Participante
    Participante

    TEMPO DE EXPERIÊNCIA : 10 anos
    Sexo : Masculino
    Número de Mensagens : 23
    Idade : 53
    Cidade/Estado: : cafelandia sp
    Data de inscrição : 10/03/2011

    Ir para o topo Ir para baixo

    Monitor LCD Samsung 732NW - Preciso saber valor dos resistores... Empty Re: Monitor LCD Samsung 732NW - Preciso saber valor dos resistores...

    Mensagem por eletmoraes Qui 27 Abr 2017, 14:01

    tenho uma placa igual comigo e medindo com um multimetro digital o valor do resistor R237 = 10 ohms e o R236=100k , valores estes medido com os resistores soldado na placa.
    avatar
    eletmoraes
    Técnico
    Técnico

    DESCRIÇÃO: : Técnico em Eletrônica
    TEMPO DE EXPERIÊNCIA : ?
    Sexo : Masculino
    Número de Mensagens : 92
    Idade : 63
    Cidade/Estado: : Porto ALegre/ RS
    Data de inscrição : 17/11/2008

    Ir para o topo Ir para baixo

    Monitor LCD Samsung 732NW - Preciso saber valor dos resistores... Empty Re: Monitor LCD Samsung 732NW - Preciso saber valor dos resistores...

    Mensagem por Roberto Soares Qui 27 Abr 2017, 14:31

    Tópico antigo!

    por Cesar762 em Seg 03 Maio 2010, 22:47

    _________________
    Agradecemos pelo retorno! pos
    Só estamos ajudando a manter o fórum organizado! pos

    Agradecemos a compreensão!

    Este fórum destina-se a reparação de aparelhos eletrônicos (destinado a técnicos de eletrônica). Nossa intenção é ajudar nossos colegas de profissão.
