Som Sony HCD-SHAKE 5 - PROTECT E05

Ir em baixo

Som Sony HCD-SHAKE 5 - PROTECT E05

Mensagem por rafaquino91 em Ter 01 Ago 2017, 17:14

Boa tarde, turma.

Gostaria da ajuda de vocês para resolver esse Shake 5 com essa proteção que indica problema com temperatura, ou nos termistores.
Já verifiquei todos os transistores e diodos da linha de proteção e os próprios termistores e ainda assim não encontrei nenhum problema.

Será que alguém tem conhecimento sobre esse modelo de aparelho? Talvez se alguém puder informar se pode ser defeito de software ou ter que regravar a eeprom.

Obs.: Já tentei o Cold Reset, mas ao fazer só da o tempo de aparecer a mensagem "Cold Reset" e logo volta ao Protect E05.
avatar
rafaquino91
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 4 anos e 7 meses
Sexo : Masculino
Número de Mensagens : 493
Idade : 27
Cidade/Estado: : Sete Lagoas/MG
Data de inscrição : 21/01/2013

Voltar ao Topo Ir em baixo

Re: Som Sony HCD-SHAKE 5 - PROTECT E05

Mensagem por rafaquino91 em Qui 03 Ago 2017, 13:26

Boa tarde, turma.

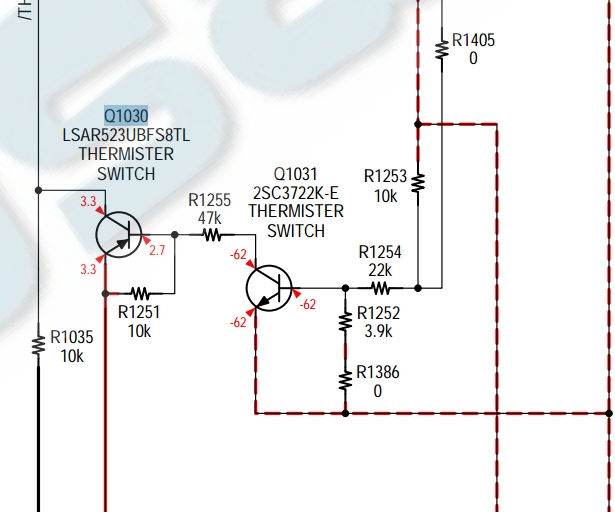

Consegui "burlar a proteção de termistor do Shake 5 Removendo o Q1030 e o resistor R1251 e colocando um "jump" entre coletor e emissor do Q1030.



Porém mesmo o aparelho ligando sem proteção a fonte não libera as tensões altas para o amplificador, caso esteja plugada na placa principal. Não consegui encontrar fuga nem curto nenhum onde vão essas alimentações.

Alguém sabe me dizer se o "main on" da fonte pode estar controlando isso por estar com 2,6v ao invés de 3,3v?

Caso alguém tiver o esquema da fonte e puder me fornecer eu agradeço bastante.
avatar
rafaquino91
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 4 anos e 7 meses
Sexo : Masculino
Número de Mensagens : 493
Idade : 27
Cidade/Estado: : Sete Lagoas/MG
Data de inscrição : 21/01/2013

Voltar ao Topo Ir em baixo

Re: Som Sony HCD-SHAKE 5 - PROTECT E05

Mensagem por Eduardo Passos em Qui 10 Ago 2017, 00:13

O main on recebe da placa principal pra armar a fonte. Faz um teste com a fonte sozinha, ao ligar vai ter 7V de stand-by, ligue outra fonte de 3V3 nesse main on ou num outro pino alguma coisa on vai subir os 7V pra 13V. Fonte ok. Mas tem esse outro pino de controle alguma coisa ON que também tem de receber 3V3 pra daí liberar a fonte do amplificador. Com isso tu já mata se eh fonte ou não. E quanto ao esquema até hoje não achei nada de fonte.

_________________
Att.
Eduardo Passos

Não dou dicas por MP, apenas via tópico!
Trabalho exclusivamente com linha hi-end e profissional.
avatar
Eduardo Passos
Moderador do fórum
Moderador do fórum

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : Desde 2003
Sexo : Masculino
Número de Mensagens : 8733
Idade : 33
Cidade/Estado: : Florianópolis - SC
Data de inscrição : 23/06/2011

http://www.oficinadosomsc.com.br/

Voltar ao Topo Ir em baixo

Re: Som Sony HCD-SHAKE 5 - PROTECT E05

Mensagem por rafaquino91 em Qui 10 Ago 2017, 22:25

Muito obrigado pelas dicas, amigo.

O outro pino da fonte é o AC DET. Então ele também deve receber esses 3.3v para ter a alimentação do amplificador?

No caso vou tentar colocar esses 3.3v com a fonte fora do aparelho, para saber se ela vai liberar essas tensões, pois no aparelho não tem esse retorno do micro na placa principal.
avatar
rafaquino91
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 4 anos e 7 meses
Sexo : Masculino
Número de Mensagens : 493
Idade : 27
Cidade/Estado: : Sete Lagoas/MG
Data de inscrição : 21/01/2013

Voltar ao Topo Ir em baixo

Re: Som Sony HCD-SHAKE 5 - PROTECT E05

Mensagem por Eduardo Passos em Qui 10 Ago 2017, 22:39

Não, o AC DET é o sinal que sai da fonte para o micro, indicando que o equipamento esta energizado. Vou tentar ver o esquema aqui...

_________________
Att.
Eduardo Passos

Não dou dicas por MP, apenas via tópico!
Trabalho exclusivamente com linha hi-end e profissional.
avatar
Eduardo Passos
Moderador do fórum
Moderador do fórum

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : Desde 2003
Sexo : Masculino
Número de Mensagens : 8733
Idade : 33
Cidade/Estado: : Florianópolis - SC
Data de inscrição : 23/06/2011

http://www.oficinadosomsc.com.br/

Voltar ao Topo Ir em baixo

Re: Som Sony HCD-SHAKE 5 - PROTECT E05

Mensagem por Eduardo Passos em Qui 10 Ago 2017, 22:42

Pelo diagrama em blocos, pino 77 do micro envia 3V3 para um pino na fonte chamado VC ON, esse vai armar os 7V do stand by em 13V.
Depois tem o pino 78 do micro que vai ao P-C ON que vai armar as tensões do amplificador. Usei os nomes que estão no esquema, na placa me lembro que existem dois alguma coisa ON.

_________________
Att.
Eduardo Passos

Não dou dicas por MP, apenas via tópico!
Trabalho exclusivamente com linha hi-end e profissional.
avatar
Eduardo Passos
Moderador do fórum
Moderador do fórum

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : Desde 2003
Sexo : Masculino
Número de Mensagens : 8733
Idade : 33
Cidade/Estado: : Florianópolis - SC
Data de inscrição : 23/06/2011

http://www.oficinadosomsc.com.br/

Voltar ao Topo Ir em baixo

Re: Som Sony HCD-SHAKE 5 - PROTECT E05

Mensagem por rafaquino91 em Qui 10 Ago 2017, 22:59

O pino 78 é o que vai ao Main On, ele inicia com 3.3v e depois cai para 2.6v, nisso acaba por não liberar a fonte para o amplificador.

O pino 77 no micro está como não utilizado.

Na fonte só tem o Main on e o Ac Det de pinos diferentes. O resto é alimentação, inclusive é liberado os 13v, só não libera as tensões para o amplificador ainda.

Você é bom em analisar o circuito, vou voltar neste som e ver o que mais descubro. Qualquer coisa diferente vou postando aqui.
avatar
rafaquino91
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 4 anos e 7 meses
Sexo : Masculino
Número de Mensagens : 493
Idade : 27
Cidade/Estado: : Sete Lagoas/MG
Data de inscrição : 21/01/2013

Voltar ao Topo Ir em baixo

Re: Som Sony HCD-SHAKE 5 - PROTECT E05

Mensagem por Eduardo Passos em Qui 10 Ago 2017, 23:08

Você consegue retirar uma foto da fonte pra tentar lembrar dela, pois ou minha memória tá começando a falhar ou o esquema tambem está errado, kkkk

_________________
Att.
Eduardo Passos

Não dou dicas por MP, apenas via tópico!
Trabalho exclusivamente com linha hi-end e profissional.
avatar
Eduardo Passos
Moderador do fórum
Moderador do fórum

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : Desde 2003
Sexo : Masculino
Número de Mensagens : 8733
Idade : 33
Cidade/Estado: : Florianópolis - SC
Data de inscrição : 23/06/2011

http://www.oficinadosomsc.com.br/

Voltar ao Topo Ir em baixo

Re: Som Sony HCD-SHAKE 5 - PROTECT E05

Mensagem por rafaquino91 em Qui 10 Ago 2017, 23:09

kkkkkk vou tirar uma foto amanhã para te mostrar.
avatar
rafaquino91
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 4 anos e 7 meses
Sexo : Masculino
Número de Mensagens : 493
Idade : 27
Cidade/Estado: : Sete Lagoas/MG
Data de inscrição : 21/01/2013

Voltar ao Topo Ir em baixo

Re: Som Sony HCD-SHAKE 5 - PROTECT E05

Mensagem por j.izildo em Seg 14 Ago 2017, 20:05

boa noite a maioria dos defeito de proteçao vem da fonte de alimentaçao verifica vai ter um fusistor aberto no secundario

j.izildo
Participante
Participante

TEMPO DE EXPERIÊNCIA : 20 anos
Sexo : Masculino
Número de Mensagens : 33
Idade : 64
Cidade/Estado: : Uberaba MG
Data de inscrição : 14/01/2011

Voltar ao Topo Ir em baixo

placa

Mensagem por jeferson594 em Qui 29 Mar 2018, 13:31

bom, vc conseguiu finalizar a placa
avatar
jeferson594
NOVATO
NOVATO

DESCRIÇÃO: : Consumidor final (cliente)
TEMPO DE EXPERIÊNCIA : 1
Sexo : Masculino
Número de Mensagens : 1
Idade : 43
Cidade/Estado: : campo grande -ms
Data de inscrição : 29/03/2018

Voltar ao Topo Ir em baixo

Re: Som Sony HCD-SHAKE 5 - PROTECT E05

Mensagem por Nill em Qui 29 Mar 2018, 14:41


(Tópico abandonado, solução para o defeito não  foi concluída pelo Técnico.)
