Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qua 26 Abr 2017, 09:41

bom dia meus amigo estou com esta Tv não esta ligando e nem acende o Led já fiz vários teste nele
1=já testei todos os capacitores eletroliticos da Tv
2=já retirei a saída vertical ver ser ligava mesma coisa
3=já testei o Flybacks esta bom
4= a fonte também já  testei todos os  diodo zene e comum esta todos bom
meus amigos eu acho deve ser o Ci Micronas tem como regravar mesmo que a Tv não ligar , vocês pode me ajudar meus amigos .eu anexei as fotos das alimentações

" />

" />
" />


Última edição por elson2727 em Qua 26 Abr 2017, 18:01, editado 1 vez(es)

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por Chagas Moura em Qua 26 Abr 2017, 10:59

@elson2727 escreveu:bom dia meus amigo estou com esta Tv não esta ligando e nem acende o Led já fiz vários teste nele
1=já testei todos os capacitores eletroliticos da Tv
2=já retirei a saída vertical ver ser ligava mesma coisa
3=já testei o Flybacks esta bom
4= a fonte também já  testei todos os  diodo zene e comum esta todos bom
meus amigos eu acho deve ser o Ci Micronas tem como regravar mesmo que a Tv não ligar , vocês pode me ajudar meus amigos .eu anexei as fotos das alimentações

" />

" />
" />


Esse modelo não é da Gradiente?
avatar
Chagas Moura
Moderador do fórum
Moderador do fórum

DESCRIÇÃO: : Técnico em Eletrônica e informática
TEMPO DE EXPERIÊNCIA : Desde 1988
Sexo : Masculino
Número de Mensagens : 17054
Idade : 49
Cidade/Estado: : Frei Martinho - Paraíba
Humor : Bem humorado
Data de inscrição : 06/08/2010

http://eletronicapr.blogspot.com/

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por Chagas Moura em Qua 26 Abr 2017, 11:04

Pelo que vi no esquema é muito provável que o IC 801 esteja com defeito, pois nesse regulador tem que sair 5v para alimentar corretamente o IC802. faz uma busca nesta área e encontrará o culpado.
avatar
Chagas Moura
Moderador do fórum
Moderador do fórum

DESCRIÇÃO: : Técnico em Eletrônica e informática
TEMPO DE EXPERIÊNCIA : Desde 1988
Sexo : Masculino
Número de Mensagens : 17054
Idade : 49
Cidade/Estado: : Frei Martinho - Paraíba
Humor : Bem humorado
Data de inscrição : 06/08/2010

http://eletronicapr.blogspot.com/

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qua 26 Abr 2017, 11:13

bom dia meu amigo Chagas Moura eu já troquei este ic801, ja testei todos os capacitores perto dele e também resistores

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por Chagas Moura em Qua 26 Abr 2017, 12:41

Solte o terminal de saída do IC 801 e veja se os 5v aparece.
avatar
Chagas Moura
Moderador do fórum
Moderador do fórum

DESCRIÇÃO: : Técnico em Eletrônica e informática
TEMPO DE EXPERIÊNCIA : Desde 1988
Sexo : Masculino
Número de Mensagens : 17054
Idade : 49
Cidade/Estado: : Frei Martinho - Paraíba
Humor : Bem humorado
Data de inscrição : 06/08/2010

http://eletronicapr.blogspot.com/

Voltar ao Topo Ir em baixo

Re: Tv Toshiba modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por MARIO Y. SEGAWA em Qua 26 Abr 2017, 13:26

Esse modelo é da Gradiente. Não é modelo da Semp-Toshiba!!!
avatar
MARIO Y. SEGAWA
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 33 anos
Sexo : Masculino
Número de Mensagens : 886
Idade : 56
Cidade/Estado: : RIO NEGRO-MS
Humor : OTIMO
Data de inscrição : 21/04/2011

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qua 26 Abr 2017, 16:51

boa tarde Chagas Moura eu vou fazer depois dou o retorno , MARIO Y. SEGAWA sim esta Tv e da gradiente

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por Chagas Moura em Qua 26 Abr 2017, 16:55

É porque você escreveu Toshiba no título. Clique em editar na primeira mensagem e corrija.
avatar
Chagas Moura
Moderador do fórum
Moderador do fórum

DESCRIÇÃO: : Técnico em Eletrônica e informática
TEMPO DE EXPERIÊNCIA : Desde 1988
Sexo : Masculino
Número de Mensagens : 17054
Idade : 49
Cidade/Estado: : Frei Martinho - Paraíba
Humor : Bem humorado
Data de inscrição : 06/08/2010

http://eletronicapr.blogspot.com/

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qua 26 Abr 2017, 17:56

boa noite meu amigo Chagas Moura eu soltei terminal de saída do IC 801 chegou sim 5V

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qua 26 Abr 2017, 17:58

mais a marca da TV esta certo e Toshiba mesmo

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qua 26 Abr 2017, 18:00

me desculpe esta errada mesmo e gradiente vou corrigi me perdoa pelo erro meu

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por MARIO Y. SEGAWA em Qua 26 Abr 2017, 18:46

Tem novidades na linha dos +5V. Tem algum componente matando os +5V.
avatar
MARIO Y. SEGAWA
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 33 anos
Sexo : Masculino
Número de Mensagens : 886
Idade : 56
Cidade/Estado: : RIO NEGRO-MS
Humor : OTIMO
Data de inscrição : 21/04/2011

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qua 26 Abr 2017, 19:05

boa noite MARIO Y. SEGAWA testei todas as peças ao redor eu não achei nada ainda nao

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por MARIO Y. SEGAWA em Qua 26 Abr 2017, 19:20

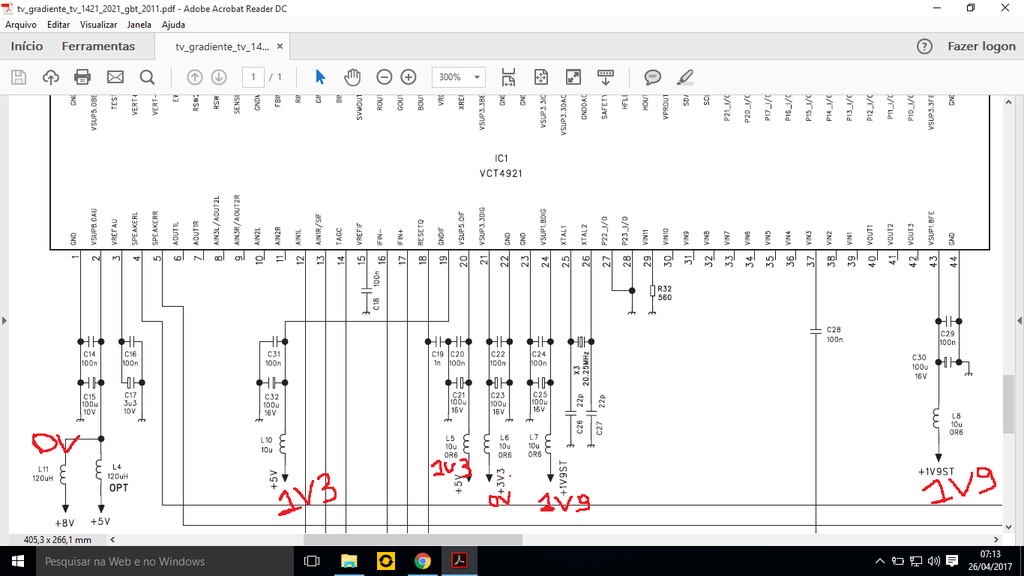

+B 5V além de alimentar o IC802, alimenta mais circuitos. Veja a seta apontada para cima. Estou sem esquema desse modelo.
avatar
MARIO Y. SEGAWA
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 33 anos
Sexo : Masculino
Número de Mensagens : 886
Idade : 56
Cidade/Estado: : RIO NEGRO-MS
Humor : OTIMO
Data de inscrição : 21/04/2011

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por eduardo santana em Qua 26 Abr 2017, 19:53

Ola amigo, se vc soltou a saida de IC801 e voltou os 5V, o problema pode ta em c811 ou IC802 .. se não for Solta os pinos 19 e 20 do Micro e veja se a tensao sobe, se subir o micro foi pro saco, mas confere os capacitores na linha desses pinos.
avatar
eduardo santana
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 15 anos
Sexo : Masculino
Número de Mensagens : 1561
Idade : 38
Cidade/Estado: : sao paulo/sp
Humor : Bem Humorado
Data de inscrição : 11/07/2009

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qui 27 Abr 2017, 07:21

bom dia para todos eduardo santana eu soutei o pinos 2,19,20, ficou mesma coisa a tensão só sai do 1c801 1v3

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por Chagas Moura em Qui 27 Abr 2017, 07:24

Ainda acho que tem algum componente matando esses 5v.
avatar
Chagas Moura
Moderador do fórum
Moderador do fórum

DESCRIÇÃO: : Técnico em Eletrônica e informática
TEMPO DE EXPERIÊNCIA : Desde 1988
Sexo : Masculino
Número de Mensagens : 17054
Idade : 49
Cidade/Estado: : Frei Martinho - Paraíba
Humor : Bem humorado
Data de inscrição : 06/08/2010

http://eletronicapr.blogspot.com/

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por eduardo santana em Qui 27 Abr 2017, 09:27

@Chagas Moura escreveu:Ainda acho que tem algum componente matando esses 5v.

concordo!!!!! Amigo verifique todos os componentes nessa linha dos pinos 2, 19 e 20... tem alguma coisa em curto por aí
avatar
eduardo santana
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 15 anos
Sexo : Masculino
Número de Mensagens : 1561
Idade : 38
Cidade/Estado: : sao paulo/sp
Humor : Bem Humorado
Data de inscrição : 11/07/2009

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por Chagas Moura em Qui 27 Abr 2017, 09:42

Se tiver uma fonte de bancada poderá descobrir o culpado mais rapidamente. Injeta uma tensão na saída do IC801 e veja se a tensão e corrente não cai.
avatar
Chagas Moura
Moderador do fórum
Moderador do fórum

DESCRIÇÃO: : Técnico em Eletrônica e informática
TEMPO DE EXPERIÊNCIA : Desde 1988
Sexo : Masculino
Número de Mensagens : 17054
Idade : 49
Cidade/Estado: : Frei Martinho - Paraíba
Humor : Bem humorado
Data de inscrição : 06/08/2010

http://eletronicapr.blogspot.com/

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qui 27 Abr 2017, 09:46

bom dia meu amigo Chagas Moura ,eu tenho sim a fonte de bancada uma duvida pra injetar a tensão a TV tem que esta desigada

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por eduardo santana em Qui 27 Abr 2017, 10:02

sim sim, desligada. injeta a tensao na saida de ic801 e verifica a corrente. caso esteja alta tem um curto e o componente vai "se entregar" ele vai esquentar muito, procura por algum componente esquentando muuuito, talzez ele ja torre na hora, fique atento, geralmente algum capacitor
avatar
eduardo santana
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 15 anos
Sexo : Masculino
Número de Mensagens : 1561
Idade : 38
Cidade/Estado: : sao paulo/sp
Humor : Bem Humorado
Data de inscrição : 11/07/2009

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qui 27 Abr 2017, 10:24

eu já fiz os teste coloquei a fonte de bancada só a micronas que  esquentou um pouquinho os outros componentes não esquentou não ,

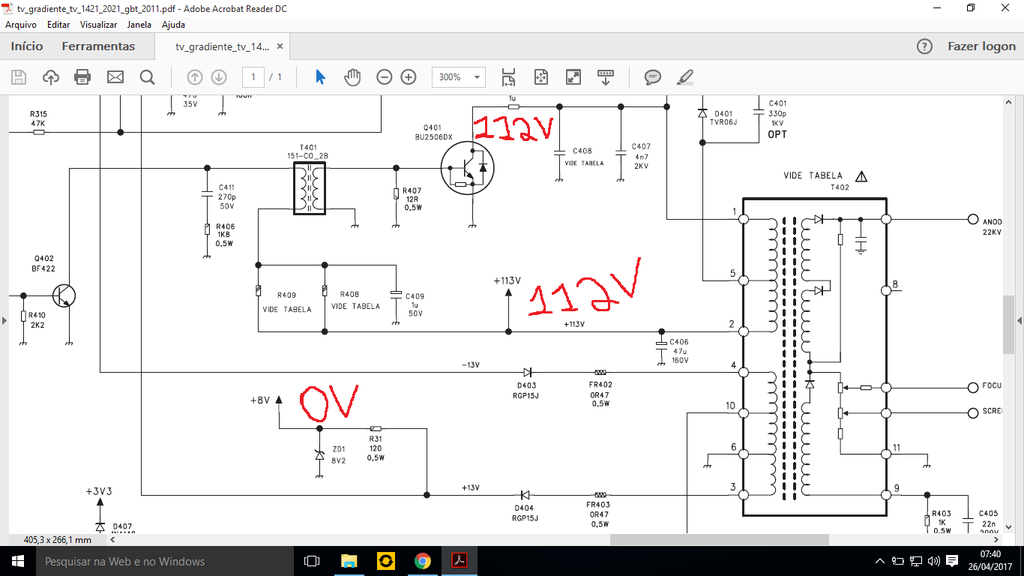

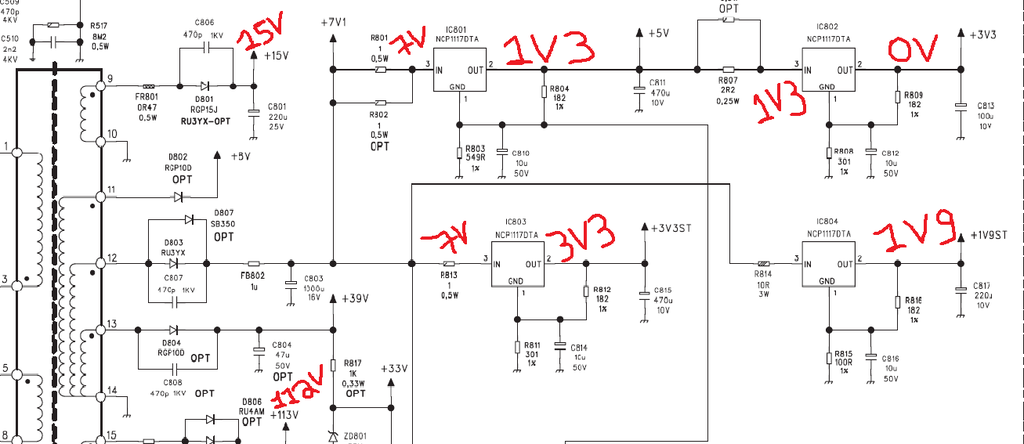

agora vocês vai ver a foto ai, quando eu tirei o transistor e um resistor Smd deu alta tensao a tela fica preta , o Regurador saiu 5V certinho com o transitor e resistor Smd fora ,eu também já testei este transistor e coloquei noutro no lugar dele ,quando eu colocar o transistor e o resistor cair a tensão ai não" />" /> funcionar

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qui 27 Abr 2017, 10:27

a fonte de bancada deu uma Corrente de 600mA

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por WALTER JANSEN em Qui 27 Abr 2017, 10:31

tem alguma coisa inibindo power on

WALTER JANSEN
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 39 ANOS
Sexo : Masculino
Número de Mensagens : 748
Idade : 63
Cidade/Estado: : CANOAS/RS
Humor : total
Data de inscrição : 05/04/2011

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qui 27 Abr 2017, 10:34

bom dia WALTER JANSEN voce acha que e o que meu amigo

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qui 27 Abr 2017, 11:59

vocês saber qual o substituto do transistor 1117 801 saída 5V ,qual posso colocar outro no lugar dele

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por Chagas Moura em Qui 27 Abr 2017, 12:06

Pega numa placa mãe de computador ou principal de algumas Tvs de Led que tem sempre eles. É um regulador de 5v.
avatar
Chagas Moura
Moderador do fórum
Moderador do fórum

DESCRIÇÃO: : Técnico em Eletrônica e informática
TEMPO DE EXPERIÊNCIA : Desde 1988
Sexo : Masculino
Número de Mensagens : 17054
Idade : 49
Cidade/Estado: : Frei Martinho - Paraíba
Humor : Bem humorado
Data de inscrição : 06/08/2010

http://eletronicapr.blogspot.com/

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por eduardo santana em Qui 27 Abr 2017, 13:13

o regulador esta bom, como disse o walter, tem alguma coisa inibindo o power on, ela ta em proteçao. olha quando vc retira q802 vc ta forçando ela a ligar. se deu alta e tela preta, aumenta o screen pra ver o que aparece, pode ser vertical fechado. o problema pode ta no vertical
avatar
eduardo santana
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 15 anos
Sexo : Masculino
Número de Mensagens : 1561
Idade : 38
Cidade/Estado: : sao paulo/sp
Humor : Bem Humorado
Data de inscrição : 11/07/2009

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por WALTER JANSEN em Qui 27 Abr 2017, 13:17

Olá Elson, para que haja power on, o transistor Q802 deve estar em corte e é isto que você simulou quando retirou o transístor do circuíto. Fazendo este procedimento a fonte de 5V liberou tensão e liberou o horizontal gerando alta tensão, então parece que o regulador está operando corretamente.
Bom, para que o transístor Q802 entre em corte, o transístor Q801 deve estar em condução e ela acontece quando a tensão no pino 48 sobe. Você pode simular isto levantando o resistor R808 e injetando 5V através dele.
Veja como isto está operando e retorne.
wj

WALTER JANSEN
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 39 ANOS
Sexo : Masculino
Número de Mensagens : 748
Idade : 63
Cidade/Estado: : CANOAS/RS
Humor : total
Data de inscrição : 05/04/2011

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qui 27 Abr 2017, 14:23

WALTER JANSEN meu amigo vou fazer depois dou retorno , Uma duvida eu vou injetar a voltagem indo pra a microna ou para o regurador

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qui 27 Abr 2017, 15:01

boa tarde meu amigo WALTER JANSEN eu já fiz o teste levantei o r808 injetei 5V indo para o regulador chegou os 5v certinho no IC801 e gerou alta tensão tambem com todos os componestes soldados no lugar isolei o pino 48 da micronas stby e agora sera que o problema e na microna meu amigo

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por WALTER JANSEN em Qui 27 Abr 2017, 17:35

Olá Elson, você já comprovou que o micro não está entregando o power on, mas você não disse como ficou quando simulou o power on. A TV tem áudio, troca canal, como está a imagem.
Você quer saber se pode ser o micro, digo que pode sim, mas normalmente ou estatisticamente é outra coisa. Os pinos 54 e 59 são entradas de proteção, algo errado aí tranca o micro.
Elson de mais detalhes para definir o rumo da pesquisa.
wj

WALTER JANSEN
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 39 ANOS
Sexo : Masculino
Número de Mensagens : 748
Idade : 63
Cidade/Estado: : CANOAS/RS
Humor : total
Data de inscrição : 05/04/2011

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qui 27 Abr 2017, 18:04

ola WALTER JANSEN , eu já testei a tela fica preta, não dar nenhuma função, ,também não tem som ,

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por WALTER JANSEN em Qui 27 Abr 2017, 21:48

Olá Elson, tela preta pode ser screen, falta de sinal de vídeo, filamento...
tem que medir as tensões na área paraver o que está acontecendo.
Áudio, tem como injetar um sinal externo e confirmar se é falha ou falta de sinal.
Como está sem áudio nem vídeo, parece ser falha em área comum aos dois sinais. Problemas na memória, comunicação SDA e SCL, alimentação seletor (varicap)......Você vai ter que checar para ver o rumo da pesquisa
wj

WALTER JANSEN
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 39 ANOS
Sexo : Masculino
Número de Mensagens : 748
Idade : 63
Cidade/Estado: : CANOAS/RS
Humor : total
Data de inscrição : 05/04/2011

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qui 27 Abr 2017, 22:02

Eu almentei o skin do flyblek fica a tela sem função aparece umas listra na tela. Amanha a tarde vou ver ser tem sinal SDL E SCL Já ter passo o resultado

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por elson2727 em Qua 03 Maio 2017, 20:15

boa noite para todos , obrigado meus amigo voces que me ajudou a conserta a TV , e tambem me desculpe a demora porque eu estava esperando a peça chegar pra conserta a TV , meus amigos o problema já foi resolvido e eu vou passa para vocês o que aconteceu ,
primeira sintuaçao a TV nao ligava e nem acendia o LED probrema ela o trilho partido no pino 65 da microna ela pra chega 3v3 só chegava 1v8 fiz a trilha a tv acendeu o Led stand ebay acendeu no que ainda a TV não ligava achei outro problema o transistor Q801 estava rui troquei a TV funcionou ,tinha outro problema vertical fechado o problema ela pino 84,85 da microna não esta saiar o pulso troquei a microna a TV funcionou

elson2727
Participante
Participante

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 1ano
Sexo : Masculino
Número de Mensagens : 261
Idade : 44
Cidade/Estado: : pedro canario
Data de inscrição : 10/03/2010

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por eduardo santana em Dom 07 Maio 2017, 10:22

obrigado pelo retorno e parabens pelo conserto, depois de tudo isso imagino a satisfação q vc teve ao ver a tv funcionando. isso não tem dinheiro q pague
avatar
eduardo santana
Técnico
Técnico

DESCRIÇÃO: : Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA : 15 anos
Sexo : Masculino
Número de Mensagens : 1561
Idade : 38
Cidade/Estado: : sao paulo/sp
Humor : Bem Humorado
Data de inscrição : 11/07/2009

Voltar ao Topo Ir em baixo

Re: Tv Gradiente modelo Tv2021 não ligar e nem acende o led stand ebay

Mensagem por Conteúdo patrocinado


Conteúdo patrocinado


Voltar ao Topo Ir em baixo

Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo



Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
