Som Sony MHC-RG121 não acende nada, totalmente inoperante.

Ver o tópico anterior Ver o tópico seguinte Ir em baixo

Som Sony MHC-RG121 não acende nada, totalmente inoperante.

Mensagem por claudiocaz em Qui 24 Maio 2012, 15:35

Esse aparelho apareceu aqui não ligando, verifiquei os fusíveis, transformador de fonte, tudo ok.
A tensão Ever +10V, ok.
Mas não há tensão em power relay no resistor R363 que liga à base do transistor Q362.
Alguém me ajuda aí, porque já estou acreditando que o micro foi pro espaço. Estou certo?

claudiocaz
Participante
Participante

DESCRIÇÃO:: Técnico em Eletrônica e informática
TEMPO DE EXPERIÊNCIA: 18
Sexo: Masculino
Número de Mensagens: 101
Idade: 37
Cidade/Estado:: interior de minas
Humor: Bom, ótimo!
Data de inscrição: 02/02/2010

Voltar ao Topo Ir em baixo

Re: Som Sony MHC-RG121 não acende nada, totalmente inoperante.

Mensagem por Rocklando89 em Qui 24 Maio 2012, 19:59

O aparelho fica em stand-bye pelo menos?Se sim verifique a tensão nas linhas KEY 1,2 e 3 e vejam se estão normais,caso alguma chave esteja com fuga o aparelho não liga,as 3 linhas devem estar com as mesmas tensões.

Rocklando89
Técnico
Técnico

DESCRIÇÃO:: Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA: 3 Anos
Sexo: Masculino
Número de Mensagens: 3050
Idade: 32
Cidade/Estado:: ITU/SP
Humor: + ou -
Data de inscrição: 25/10/2010

Voltar ao Topo Ir em baixo

Re: Som Sony MHC-RG121 não acende nada, totalmente inoperante.

Mensagem por claudiocaz em Sex 25 Maio 2012, 08:19

O aparelho nãoo acende nada, nenhum led. totalmente apagado. O transformador principal da fonte não é acionado pelo relé.

claudiocaz
Participante
Participante

DESCRIÇÃO:: Técnico em Eletrônica e informática
TEMPO DE EXPERIÊNCIA: 18
Sexo: Masculino
Número de Mensagens: 101
Idade: 37
Cidade/Estado:: interior de minas
Humor: Bom, ótimo!
Data de inscrição: 02/02/2010

Voltar ao Topo Ir em baixo

Re: Som Sony MHC-RG121 não acende nada, totalmente inoperante.

Mensagem por Rocklando89 em Sex 25 Maio 2012, 13:16

Veja a alimentaçção no transitor Q361 veja se ele esta bom.

Rocklando89
Técnico
Técnico

DESCRIÇÃO:: Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA: 3 Anos
Sexo: Masculino
Número de Mensagens: 3050
Idade: 32
Cidade/Estado:: ITU/SP
Humor: + ou -
Data de inscrição: 25/10/2010

Voltar ao Topo Ir em baixo

Re: Som Sony MHC-RG121 não acende nada, totalmente inoperante.

Mensagem por claudiocaz em Sex 25 Maio 2012, 15:56

As tensões no Q361 são, 9,8V na base, 9.8V emissor, 0V no coletor

claudiocaz
Participante
Participante

DESCRIÇÃO:: Técnico em Eletrônica e informática
TEMPO DE EXPERIÊNCIA: 18
Sexo: Masculino
Número de Mensagens: 101
Idade: 37
Cidade/Estado:: interior de minas
Humor: Bom, ótimo!
Data de inscrição: 02/02/2010

Voltar ao Topo Ir em baixo

Re: Som Sony MHC-RG121 não acende nada, totalmente inoperante.

Mensagem por Geddson em Sex 25 Maio 2012, 18:12

amigo já verificou o fusível interno do transformador?

Geddson
Técnico
Técnico

DESCRIÇÃO:: Técnico em Eletrônica e informática
TEMPO DE EXPERIÊNCIA: 4 anos
Sexo: Masculino
Número de Mensagens: 655
Idade: 20
Cidade/Estado:: Vitoria do Mearim-MA
Humor: Gente Fina
Data de inscrição: 18/05/2011

Voltar ao Topo Ir em baixo

Re: Som Sony MHC-RG121 não acende nada, totalmente inoperante.

Mensagem por Rocklando89 em Sex 25 Maio 2012, 19:13

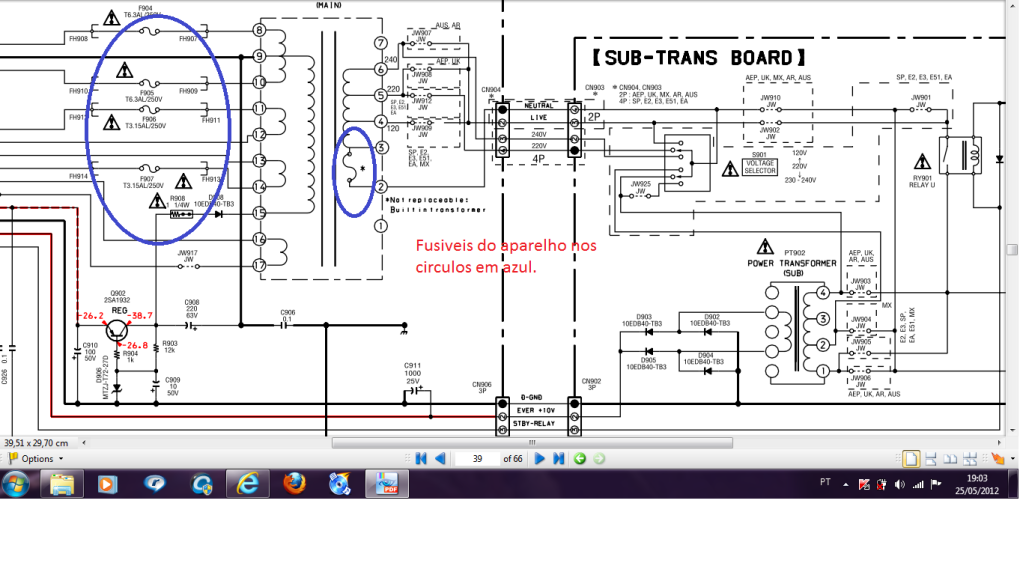

Veja se o transistor esta bom,ai vai a foto das tensões que eram para ter no transistor,vai também uma foto dos fusiveis no pci do trafo.

[img][/img]

[img][/img]

Rocklando89
Técnico
Técnico

DESCRIÇÃO:: Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA: 3 Anos
Sexo: Masculino
Número de Mensagens: 3050
Idade: 32
Cidade/Estado:: ITU/SP
Humor: + ou -
Data de inscrição: 25/10/2010

Voltar ao Topo Ir em baixo

REesposta ao amigo gedson007

Mensagem por claudiocaz em Seg 28 Maio 2012, 15:06

Nao chega energia em nenhum dos pinos do trafo, pois o relé RY901 não arma.

claudiocaz
Participante
Participante

DESCRIÇÃO:: Técnico em Eletrônica e informática
TEMPO DE EXPERIÊNCIA: 18
Sexo: Masculino
Número de Mensagens: 101
Idade: 37
Cidade/Estado:: interior de minas
Humor: Bom, ótimo!
Data de inscrição: 02/02/2010

Voltar ao Topo Ir em baixo

Re: Som Sony MHC-RG121 não acende nada, totalmente inoperante.

Mensagem por claudiocaz em Seg 28 Maio 2012, 15:14

Rocklando89 escreveu:Veja se o transistor esta bom,ai vai a foto das tensões que eram para ter no transistor,vai também uma foto dos fusiveis no pci do trafo.

[img][/img]

[img][/img]


O transistor Q361 está medindo corretamente, eu gostaria de saber se a base dele fica zerada quando o aparelho liga.

claudiocaz
Participante
Participante

DESCRIÇÃO:: Técnico em Eletrônica e informática
TEMPO DE EXPERIÊNCIA: 18
Sexo: Masculino
Número de Mensagens: 101
Idade: 37
Cidade/Estado:: interior de minas
Humor: Bom, ótimo!
Data de inscrição: 02/02/2010

Voltar ao Topo Ir em baixo

Re: Som Sony MHC-RG121 não acende nada, totalmente inoperante.

Mensagem por Rocklando89 em Seg 28 Maio 2012, 19:26

claudiocaz escreveu:As tensões no Q361 são, 9,8V na base, 9.8V emissor, 0V no coletor

Pelo esquema as tensões do Q361 era para ter 9v no coletor,ja mediu o diodo d901.
Mesmo não chegando tensão no TRAFÃO era para o aparelho ficar em stand-bye,pois o responsavel por isso(stand-bye)é o trafo menor, veja a tensão do EVER+10,acompanhe ela pois ela também vai para reguladores que mandam tensão para o micro.

Rocklando89
Técnico
Técnico

DESCRIÇÃO:: Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA: 3 Anos
Sexo: Masculino
Número de Mensagens: 3050
Idade: 32
Cidade/Estado:: ITU/SP
Humor: + ou -
Data de inscrição: 25/10/2010

Voltar ao Topo Ir em baixo

Re: Som Sony MHC-RG121 não acende nada, totalmente inoperante.

Mensagem por claudiocaz em Ter 29 Maio 2012, 16:51

Rocklando89 escreveu:
claudiocaz escreveu:As tensões no Q361 são, 9,8V na base, 9.8V emissor, 0V no coletor

Pelo esquema as tensões do Q361 era para ter 9v no coletor,ja mediu o diodo d901.
Mesmo não chegando tensão no TRAFÃO era para o aparelho ficar em stand-bye,pois o responsavel por isso(stand-bye)é o trafo menor, veja a tensão do EVER+10,acompanhe ela pois ela também vai para reguladores que mandam tensão para o micro.


O D901 já foi testado, está ok. E a fonte 10V também esta funcionando.

claudiocaz
Participante
Participante

DESCRIÇÃO:: Técnico em Eletrônica e informática
TEMPO DE EXPERIÊNCIA: 18
Sexo: Masculino
Número de Mensagens: 101
Idade: 37
Cidade/Estado:: interior de minas
Humor: Bom, ótimo!
Data de inscrição: 02/02/2010

Voltar ao Topo Ir em baixo

Re: Som Sony MHC-RG121 não acende nada, totalmente inoperante.

Mensagem por ARCENIO em Ter 29 Maio 2012, 18:10

Já desativou a saída de som stk,pode está em curto.

ARCENIO
Técnico
Técnico

DESCRIÇÃO:: Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA: 17 anos
Sexo: Masculino
Número de Mensagens: 247
Idade: 35
Cidade/Estado:: picos-pi
Humor: ótimo
Data de inscrição: 05/01/2012

Voltar ao Topo Ir em baixo

Re: Som Sony MHC-RG121 não acende nada, totalmente inoperante.

Mensagem por Rocklando89 em Ter 29 Maio 2012, 18:46

claudiocaz escreveu:
Rocklando89 escreveu:
claudiocaz escreveu:As tensões no Q361 são, 9,8V na base, 9.8V emissor, 0V no coletor

Pelo esquema as tensões do Q361 era para ter 9v no coletor,ja mediu o diodo d901.
Mesmo não chegando tensão no TRAFÃO era para o aparelho ficar em stand-bye,pois o responsavel por isso(stand-bye)é o trafo menor, veja a tensão do EVER+10,acompanhe ela pois ela também vai para reguladores que mandam tensão para o micro.


O D901 já foi testado, está ok. E a fonte 10V também esta funcionando.


Ok a fonte de 10v esta funcionando isso eu entendi,mas ja seguiu a tensão pois ela vai para reguladores que mandam a tensão para o micro.

Rocklando89
Técnico
Técnico

DESCRIÇÃO:: Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA: 3 Anos
Sexo: Masculino
Número de Mensagens: 3050
Idade: 32
Cidade/Estado:: ITU/SP
Humor: + ou -
Data de inscrição: 25/10/2010

Voltar ao Topo Ir em baixo

Re: Som Sony MHC-RG121 não acende nada, totalmente inoperante.

Mensagem por Oficina do SOM em Ter 29 Maio 2012, 19:40

O regulador em questão é IC603 que manda 3V3 para o micro IC601, veja também a linha de reset: IC604, além dos cristais X601 e X602.
Se esta parte estiver ok, deveria acender o led do POWER, pino 76 do micro.

Por fim se não for alguma chave travada, linhas KEY1, 2 e 3, veja o receptor do remoto ou o próprio micro.

O comando para armar o relay é no pino 74.

_________________
Att.
Eduardo Passos

Não dou dicas por MP, apenas via tópico!
E também não trabalho com linha automotiva.

Oficina do SOM
Moderador do fórum
Moderador do fórum

DESCRIÇÃO:: Técnico em Eletrônica
TEMPO DE EXPERIÊNCIA: 10 Anos
Sexo: Masculino
Número de Mensagens: 6383
Idade: 28
Cidade/Estado:: Florianópolis - SC
Data de inscrição: 23/06/2011

Voltar ao Topo Ir em baixo

Ver o tópico anterior Ver o tópico seguinte Voltar ao Topo


Permissão deste fórum:
Você não pode responder aos tópicos neste fórum
